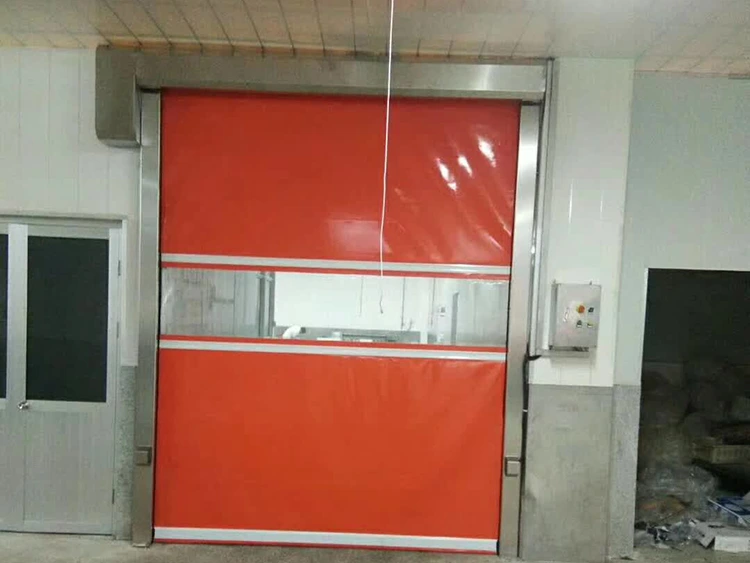

Puerta elevadora vertical

Una puerta levadiza vertical es un sistema de puerta industrial en el que el panel de la puerta se mueve verticalmente a lo largo de la pared, guiado por rieles verticales. Su característica más distintiva es que, cuando está abierta, el panel de la puerta se coloca completamente contra la pared directamente encima de la abertura, dejando el área debajo del techo libre de carriles horizontales o componentes suspendidos.

Aplicaciones típicas:

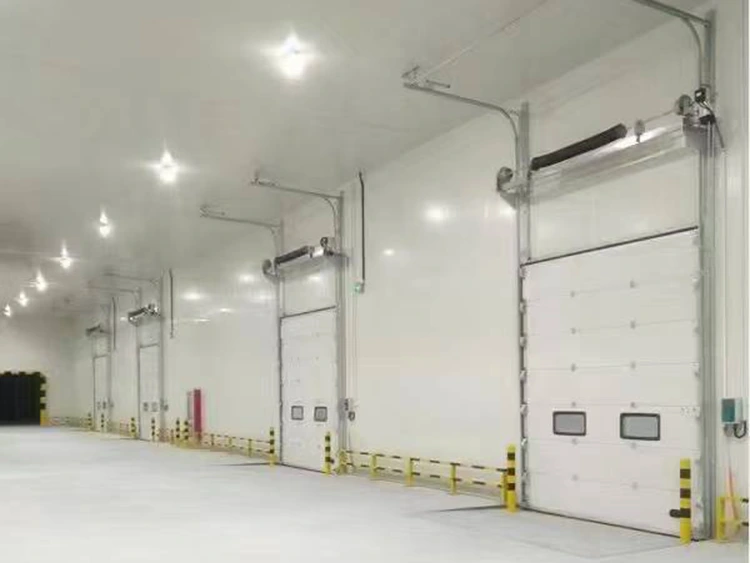

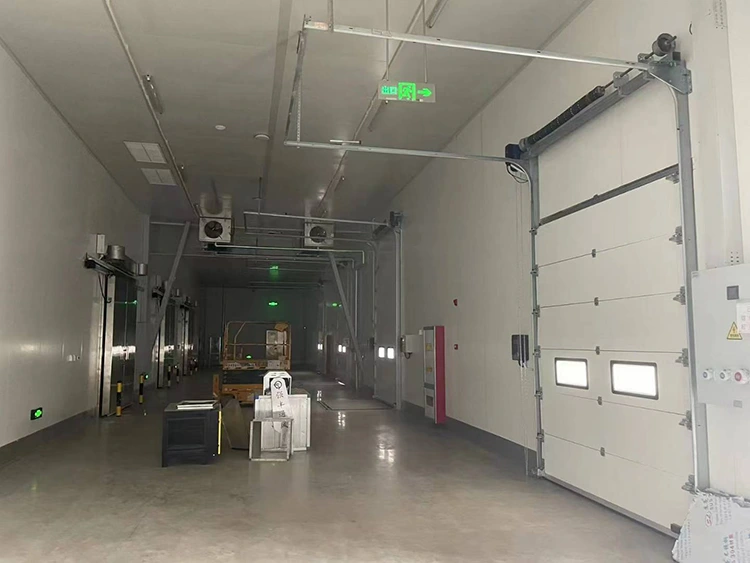

Almacenes de transferencia logística de cadena de frío, congeladores e instalaciones de almacenamiento en frío

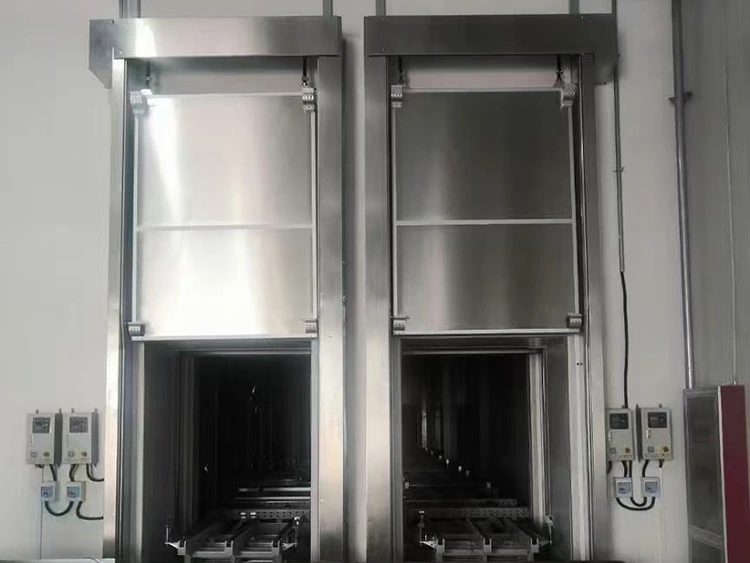

Plantas procesadoras de alimentos y cocinas centrales.

Talleres de reparación de automóviles y cabinas de pintura/pulverización.

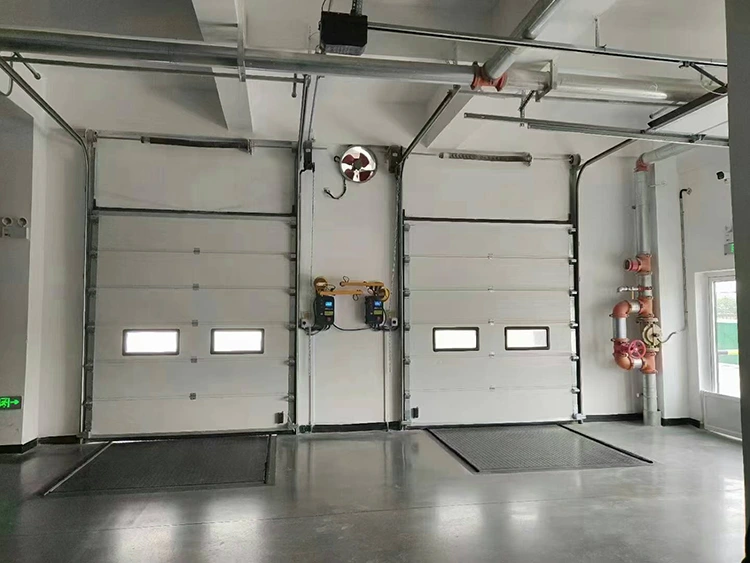

Centros de distribución logística y muelles de carga

Plantas de montaje de equipos a gran escala.

Parques de bomberos y garajes para vehículos especializados.

Composición estructural y principio de funcionamiento.

Composición estructural

Panel de puerta: Compuesto por revestimientos metálicos interior y exterior (acero, acero inoxidable o aleación de aluminio) y un núcleo interno (espuma de poliuretano, poliestireno o nido de abeja de aluminio). El espesor suele oscilar entre 40 mm y 150 mm, y se selecciona en función de los requisitos de aislamiento térmico y la resistencia estructural.

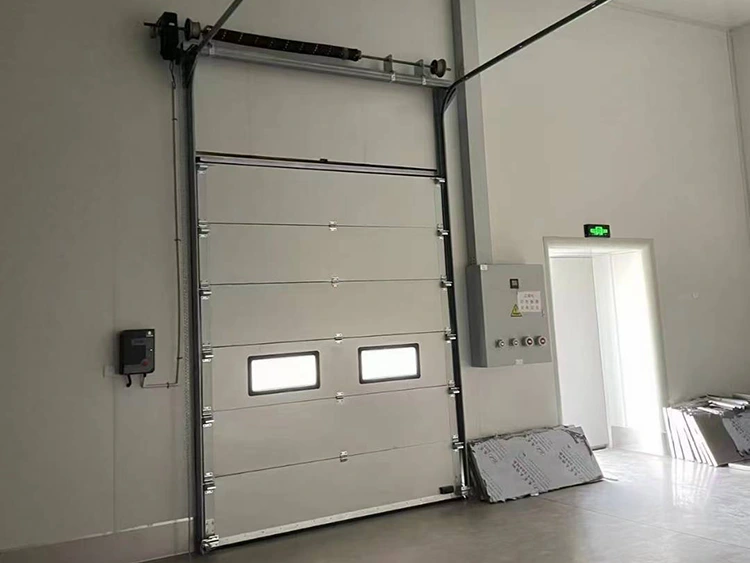

Rieles verticales: Rieles de acero galvanizado de alta resistencia en forma de C o U montados verticalmente en las paredes que flanquean la abertura de la puerta. Se aseguran mediante accesorios integrados o anclajes químicos y cuentan con guías deslizantes o rodillos internos.

Sistema de equilibrio: Utiliza resortes de torsión o contrapesos para equilibrar el peso del panel de la puerta, permitiendo que el motor funcione superando únicamente la fricción, reduciendo así el consumo de energía.

Sistema de transmisión: un motor de engranajes de montaje lateral instalado en el eje del resorte de torsión o una unidad de energía hidráulica que impulsa un tambor de cable metálico. La potencia del motor suele oscilar entre 1,5 kW y 5,5 kW, según las dimensiones y el peso de la puerta.

Componentes de sellado: Se instalan tiras de goma resistentes a la intemperie alrededor del perímetro del panel de la puerta, mientras que un sello inflable (estilo bolsa de aire) en la parte inferior se comprime contra el piso cuando está cerrado, evitando la convección de aire y la entrada de polvo.

Caja de control: integra un controlador de motor, un variador de frecuencia (VFD), relés de seguridad e interfaces de señal; admite operación con botón local, control remoto, sensores y comunicación remota.

Principio de funcionamiento

El motor impulsa la rotación del tambor, tirando del panel de la puerta hacia arriba a lo largo de las vías mediante cables o cadenas. Durante el descenso, la puerta desciende suavemente mediante la inversión del motor o la gravedad. La puerta se puede detener a cualquier altura, con un posicionamiento preciso controlado por finales de carrera o codificadores.

Tipos principales y guía de selección

Basado en diferentes escenarios de aplicación y requisitos del cliente,Puertas elevables verticalesse puede clasificar en los siguientes tipos:

Rango de tamaño estándar

• Ancho de la puerta:≤8000 mm (tamaños personalizados disponibles para aplicaciones especiales)
• Altura de la puerta:≤6000 mm (las aberturas más grandes requieren elevación seccional o soluciones combinadas)
• Peso máximo de un solo panel:Aprox. 1.500 kg (equilibrado mediante sistema de contrapeso o resortes de torsión de alta resistencia)

Condiciones de instalación y requisitos de ingeniería

Puerta elevadora verticaltiene requisitos específicos para las estructuras de construcción y las condiciones de instalación. Estos factores deben confirmarse con antelación durante la fase de planificación o renovación del edificio.

Espacio libre mínimo:

Profundidad de la pared en ambos lados de la abertura:

Capacidad de carga por encima de la apertura de la puerta:

Requisitos de nivelación del piso:

Requisitos de fuente de alimentación:

Encuesta del sitio profesional realizada por Lynxcool:

Lynxcool brinda servicios profesionales de evaluación de instalaciones utilizando distanciómetros láser, escáneres de pared y niveles de precisión para evaluar con precisión las condiciones del sitio. A"Informe de confirmación del estado de instalación de apertura de puerta"se proporciona después de la inspección. Si las condiciones existentes no cumplen con los requisitos, Lynxcool puede ofrecer recomendaciones de modificaciones estructurales y soluciones técnicas.

Sistemas de control y accesorios opcionales

Configuración de control estándar:

Caja de control local (botones de inicio/parada/parada de emergencia, luces indicadoras de estado)

Control remoto inalámbrico de mano (alcance efectivo ≥30 m)

Finales de carrera mecánicos (posiciones de límite superior e inferior)

Opciones personalizables:

Unidad de frecuencia variable (VFD): permite un arranque y parada suaves, reduce los impactos mecánicos y permite velocidades de elevación ajustables (normalmente de 0,15 a 0,3 m/s)

Control basado en sensores: bucles de inducción geomagnéticos, radar de microondas, haces de seguridad infrarrojos

Interfaz de enclavamiento: salida de señal de contacto seco para enclavamiento con equipos como transportadores, plataformas elevadoras o cortinas de aire.

Monitoreo remoto: carga el estado de la puerta a una plataforma en la nube a través de módulos 4G o Wi-Fi, lo que permite el monitoreo de aplicaciones móviles y notificaciones de alarma.

“Door-in-door” (Puerta peatonal incorporada): Pequeña puerta de acceso integrada en el panel de la puerta principal para el paso de peatones, reduciendo la frecuencia de apertura de la puerta principal.

Mantenimiento y Servicio Postventa

Mantenimiento de rutina:
Se recomienda una inspección semestral para verificar el desgaste del cable, la alineación del riel guía y el apriete de los pernos. Las tiras de sellado deben limpiarse y tratarse periódicamente con agentes protectores. Los cojinetes y las cadenas deben lubricarse anualmente para mantener un funcionamiento suave.

Soporte para solución de problemas:
Los problemas comunes, como la resistencia al movimiento de la puerta, el sobrecalentamiento del motor y las fallas del control remoto, están respaldados por procedimientos de diagnóstico rápidos y orientación técnica remota.

Política de garantía:

• Estructura de la puerta:Garantía de 2 años
• Componentes eléctricos (motor, controlador, sensores):Garantía de 1 año
• Piezas de desgaste (burletes, rodillos): Soporte de repuesto con precio preferencial

Servicio de Emergencia:
Lynxcool proporciona servicios de respuesta rápida en las principales ciudades nacionales, con soporte in situ disponible dentro48 horas. Se proporcionan reparaciones de emergencia o soluciones de sellado temporales para minimizar el tiempo de inactividad operativa.

Por qué elegir la puerta elevadora vertical Lynxcool

Lynxcool no es sólo un fabricante de puertas industriales, sino también un proveedor de servicios de ingeniería especializado en sistemas de refrigeración e instalaciones de cadena de frío. Elegir la puerta elevadora vertical Lynxcool significa recibir:

Soluciones integradas de ingeniería:
El diseño de las puertas se coordina con los sistemas de aislamiento de almacenamiento en frío, los equipos de refrigeración y las operaciones logísticas para evitar problemas de compatibilidad durante la instalación y el funcionamiento.

Capacidad de instalación calificada:
Con cualificación profesional en instalaciones mecánicas y eléctricas yCertificación de instalación de tubería de presión GC2, Lynxcool garantiza una construcción conforme y reduce los riesgos de aceptación.

Amplia experiencia en proyectos:
Habiendo completado cientos de proyectos de puertas industriales, Lynxcool comprende los estándares técnicos y los requisitos operativos de las industrias de procesamiento de alimentos, farmacéutica y logística.

Soporte de servicio localizado:
Con el respaldo de su sede en Qingdao, Lynxcool brinda servicios de ciclo de vida completo que incluyen inspección del sitio, diseño personalizado, instalación, mantenimiento y soporte técnico.

Preguntas frecuentes (FAQ) sobre la puerta elevadora vertical

1. ¿Qué es una puerta levadiza vertical?

A Puerta elevadora verticales un sistema de puerta industrial en el que el panel de la puerta se mueve verticalmente a lo largo de rieles rectos montados en la pared y se estaciona directamente encima de la abertura de la puerta cuando está completamente abierta.

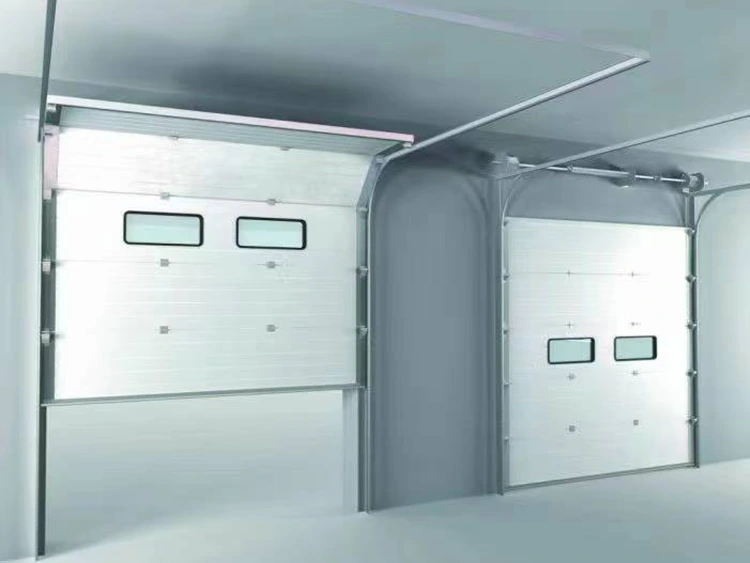

A diferencia de las puertas basculantes seccionales tradicionales, las puertas elevadoras verticales no requieren secciones de rieles curvas u horizontales. No hay componentes suspendidos debajo del techo, lo que permite utilizar completamente el espacio superior para instalar sistemas de transporte, iluminación, conductos de ventilación, puentes grúa y otros equipos.

2. ¿Cuál es la diferencia entre una puerta elevable vertical y una puerta elevable?

Ambos sistemas de puertas están diseñados para edificios con techos altos, pero sus configuraciones de rieles son diferentes:

En términos simples, unLa puerta elevable es una solución de compromiso, mientras que unLa puerta elevadora vertical proporciona la máxima utilización del espacio superior.

3. ¿Dónde se utilizan habitualmente las puertas elevadoras verticales?

Debido a su alta eficiencia de espacio, excelente rendimiento de sellado e idoneidad para entornos exigentes, las puertas elevadoras verticales se utilizan ampliamente en:

• Instalaciones de cadena de frío, incluidas cámaras frigoríficas y almacenes congeladores.
• Plantas procesadoras de alimentos y cocinas centrales.
• Centros de distribución logística y muelles de carga
• Talleres de reparación de automóviles y garajes para vehículos recreativos.
• Estaciones de bomberos y garajes para vehículos especiales
• Naves industriales que requieran puentes grúa o equipos suspendidos.

4. ¿Cuánto espacio superior se requiere para instalar una puerta elevadora vertical?

El requisito clave es que el espacio libre sobre la abertura de la puerta debe ser:

Altura de apertura de puerta + mínimo 500 mm.

Ejemplo:
Para una abertura de puerta con una altura de4 metros, el edificio debe proporcionar al menos4,5 metros de altura libre.

Los requisitos de instalación adicionales incluyen:

• MínimoEspacio de pared de 300 mm a cada ladopara carriles guía y soportes
• Desviación de nivelación del piso dentro±3mmpara garantizar un rendimiento adecuado del sellado inferior

Se recomienda un estudio profesional del sitio antes de la instalación para confirmar si la estructura del edificio cumple con los requisitos.

5. ¿Qué sistemas de protección de seguridad están equipados en las puertas elevadoras verticales?

Las configuraciones de seguridad estándar incluyen:

Dispositivo de freno anticaída:
Bloquea automáticamente el panel de la puerta en caso de fallo del cable o de la cadena, evitando caídas accidentales.

Detección de obstáculos y reversión automática:
Un borde sensor neumático inferior o un borde de seguridad fotoeléctrico detecta obstáculos e inmediatamente detiene e invierte el movimiento de la puerta.

Operación manual de emergencia:
Un sistema de manivela manual o polipasto de cadena permite la operación durante un corte de energía.

Protección de doble límite:
Los interruptores de límite mecánicos y electrónicos funcionan juntos para evitar el funcionamiento excesivo.

Estos sistemas de seguridad garantizan un funcionamiento fiable en diversas condiciones inesperadas.

6. ¿Cómo se debe mantener una puerta elevadora vertical?

Los procedimientos de mantenimiento recomendados incluyen:

• Retire periódicamente el polvo y los objetos extraños de los rieles guía para mantener las vías limpias.
• Compruebe el desgaste y la tensión del cable cada tres meses.
• Lubrique cojinetes, rodillos, cadenas y otros componentes móviles cada seis meses.
• Inspeccione las tiras de sellado con regularidad y reemplace los componentes envejecidos cuando sea necesario.
• Realice una prueba de equilibrio manual: desconecte la alimentación y levante la puerta hasta la mitad; la puerta debe permanecer estable sin caerse ni levantarse

El mantenimiento adecuado ayuda a prolongar la vida útil y reduce el tiempo de inactividad inesperado.

7. ¿Cuáles son los problemas y soluciones comunes de las puertas elevadoras verticales?

Para fallas complejas, se debe contactar a técnicos de servicio profesionales para su inspección y reparación.

8. ¿Cómo puedo obtener una solución y un presupuesto personalizados para puertas elevadoras verticales?

Lynxcool proporciona soporte completo para proyectos, que incluye:

• Inspección del sitio
• Diseño de solución
• Fabricación de equipos
• Instalación y puesta en marcha
• Servicio postventa

Para recibir una propuesta y cotización personalizada, proporcione:

• Dimensiones de apertura de puerta (ancho × alto)
• Fotografías del sitio o dibujos arquitectónicos.
• Condiciones de funcionamiento (temperatura, requisitos de limpieza, etc.)
• Requisitos especiales (diseño a prueba de explosiones, construcción de acero inoxidable, sistemas de control integrados, etc.)

El equipo técnico de Lynxcool evaluará los requisitos de su proyecto y le proporcionará una solución de puerta elevadora vertical adecuada.
