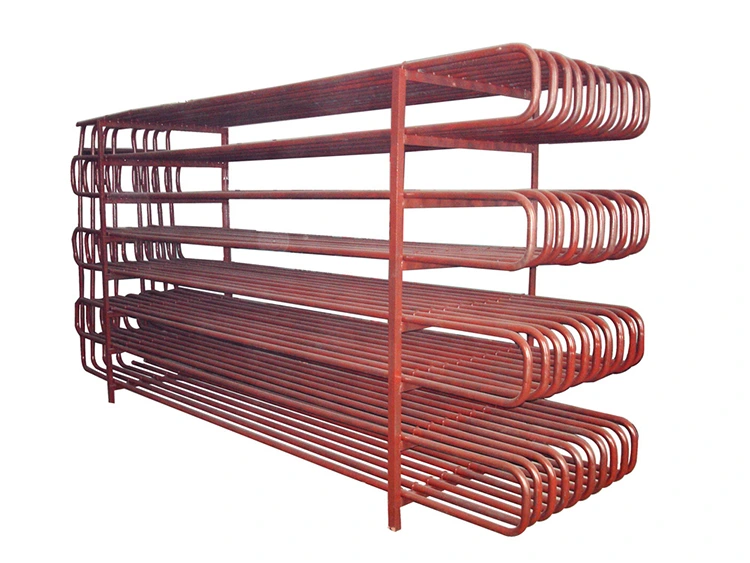

Estante del evaporador de tubo desnudo de acero
El estante evaporador de tubo desnudo de acero del fabricante chino de refrigeración Lynxcool es perfecto para almacenamiento en frío, almacenes de congelación rápida, conservación de pescado y carne y sistemas de refrigeración con amoníaco. Adopta un estante integrado de alta resistencia soldado con tubo desnudo de acero al carbono, con un número y tamaño de capas personalizables, y una capacidad de carga por capa de 200 a 2000 kg. Procesado con un tratamiento anticorrosión de primera calidad, ofrece un rendimiento de temperatura estable y alta resistencia a la humedad.
El estante del evaporador de tubo desnudo de acero es fabricado por el fabricante chino de equipos de refrigeración profesional Lynxcool, diseñado para aplicaciones de almacenamiento en frío industrial, incluidas cámaras frigoríficas, almacenes de congelación rápida, almacenamiento de pescado y carne y sistemas de refrigeración de amoníaco. Su instalación modular permite la colocación directa de paletas, compatible con amoníaco R717 y múltiples refrigerantes HFC, con opciones de descongelación eléctrica o con gas caliente, lo que proporciona una operación segura, eficiente y que ahorra energía para el almacenamiento en frío.
Características principales
Este estante del evaporador destaca por su capacidad de carga, eficiencia de enfriamiento, durabilidad y compatibilidad con múltiples refrigerantes, cumpliendo con los requisitos de diversas industrias.
Alta resistencia al impacto y a la carga
● Carga por capa: 200–2000 kg, personalizable
● Adecuado para cargas pesadas y almacenamiento en frío de barcos pesqueros.
● El marco soldado garantiza estabilidad a largo plazo
Convección natural y estabilidad de temperatura
● Diseño sin ventilador con convección natural de tubo desnudo
● Temperatura estable con fluctuaciones mínimas

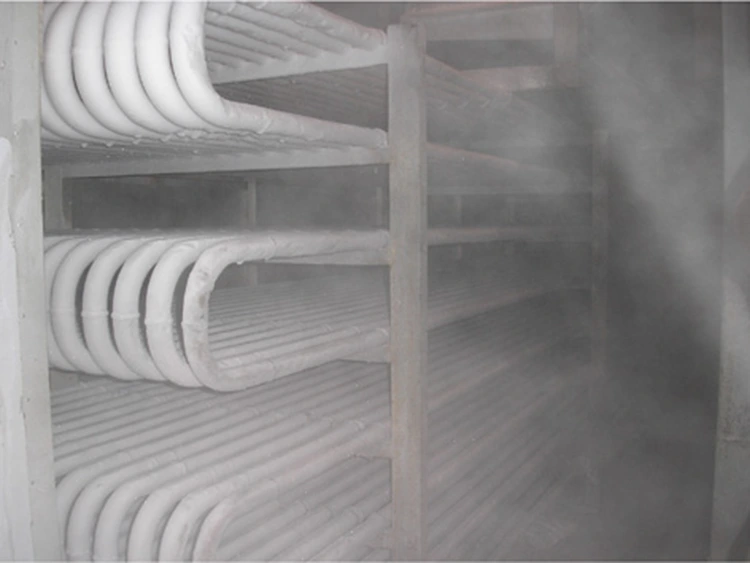

● Enfriamiento uniforme incluso en ambientes de alta humedad
Durabilidad a largo plazo y resistencia a la corrosión
● Galvanización en caliente o recubrimiento epoxi.
● Vida útil: 20–40 años
Instalación de piso modular
● Personalizable para la altura de la cámara frigorífica, el número de capas y el tamaño de la carga.
● El diseño modular facilita el transporte y la rápida instalación.
● Las estanterías de suelo permiten la colocación directa de palés
Compatibilidad con refrigerante y descongelación
● Refrigerantes compatibles: R717 (amoniaco), R404A, R507A, R448A, R449A, R22
● Métodos de descongelación: gas caliente para sistemas de amoníaco, eléctrico para sistemas de HFC
El estante del evaporador de tubo desnudo de acero Lynxcool proporciona alta capacidad de carga, resistencia al impacto, enfriamiento por convección natural y confiabilidad a largo plazo, lo que lo hace adecuado para todo tipo de almacenamiento a baja temperatura.
Estructura del producto y concepto de diseño.

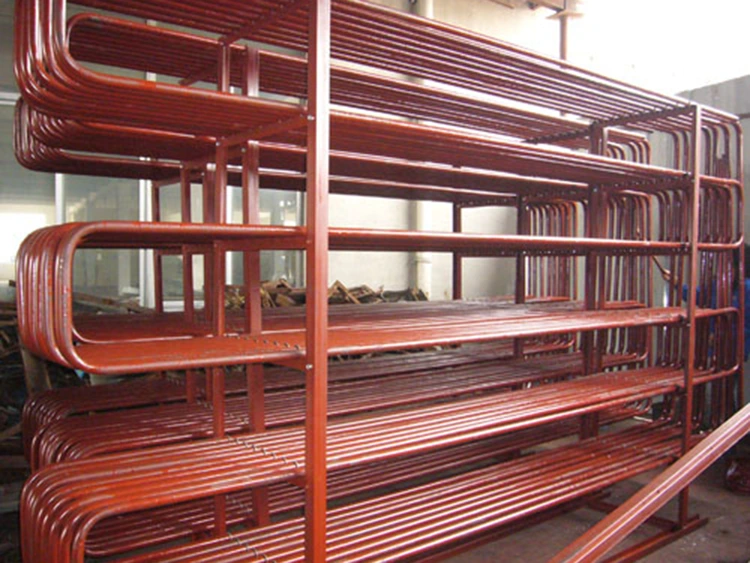

El estante del evaporador de tubo desnudo de acero Lynxcool está construido con tubos desnudos de acero al carbono de alta resistencia integrados con un estante de marco soldado de alta resistencia, diseñado específicamente para almacenamiento a baja temperatura. Equilibra la capacidad de carga, la resistencia a la corrosión y el enfriamiento eficiente por convección natural.
Diseño de tubo central
● Estándar del tubo: GB/T 8163 / ASTM A106
● Diámetros de tubo: φ19 / φ25 / φ32 / φ38 mm
● Espaciado de tubos: 25–50 mm, ajustable según la densidad del producto
Estructura de alta carga
● Carga por capa: 200–2000 kg, personalizable
● Marco soldado certificado: ASME IX / EN 287 / GB 150
Tratamiento superficial y durabilidad
● Galvanización en caliente o revestimiento epoxi anticorrosión.
● Resistente a la corrosión, al óxido y tolerante a la humedad.
Diseño modular
● 3 a 8 capas personalizables
● Instalación de pie, adecuada para la colocación directa de palés
● Combinaciones flexibles para una rápida adaptación a diferentes espacios de almacenamiento en frío
Estas características estructurales garantizan que el estante del evaporador de tubo desnudo de acero Lynxcool proporcione una gran capacidad de carga, enfriamiento por convección natural y resistencia a la corrosión, sentando una base sólida para una operación estable de almacenamiento en frío a largo plazo.
Parámetros técnicos
|
Parámetro |
Valor / Rango |
|
Material del tubo |
Acero al carbono sin costura (GB/T 8163 o ASTM A106) o acero soldado ERW |
|
Diámetro exterior del tubo |
φ19 mm / φ25 mm / φ32 mm / φ38 mm (depende de la aplicación) |
|
Espesor de pared del tubo |
2,0 mm — 3,5 mm (depende de la presión nominal y del diámetro exterior del tubo) |
|
Espaciado de tubos (de centro a centro) |
25 mm — 50 mm (según el modelo; menor espacio = mayor área de transferencia de calor) |
|
Área de transferencia de calor por nivel de estante |
0,8 m² — 8,0 m² (depende del diámetro exterior del tubo, el espaciado, la longitud de los niveles y el número de filas) |
|
Presión de diseño del lado del refrigerante |
25 bares (HFC); 18 bar (estándar de amoníaco); opciones de mayor calificación disponibles |
|
Prueba de presión de fábrica |
Prueba hidráulica a 1,5 veces la presión de diseño; certificado emitido por unidad |
|
Compatibilidad con refrigerantes |
R717 (amoniaco) / R404A / R507A / R448A / R449A / R22 |
|
Temperatura de la superficie del tubo |
−28°C a −40°C (depende de la temperatura de evaporación) |
|
Número de niveles por estante |
3 — 8 niveles (personalizados según la altura del producto y la altura de la habitación) |
|
Espaciado entre niveles (altura libre) |
150 — 600 mm (adaptado a la altura del producto/palé) |
|
Material del marco del bastidor |
Acero al carbono soldado; galvanizado en caliente (estándar); opción de pintura anticorrosión |
|
Dimensiones del bastidor (típico) |
Longitud: 2000–8000 mm × Anchura: 600–2000 mm × Altura: 1500–2800 mm |
|
Tratamiento Superficial (tubos) |
Pintura anticorrosión galvanizada en caliente o de óxido rojo / epoxi. |
|
Método de descongelación |
Descongelación por gas caliente (estándar para amoníaco); descongelación eléctrica (opción HFC) |
|
Gatillo de descongelación |
Reloj temporizador o sensor de temperatura de la superficie del evaporador |
|
Conexión de refrigerante |
Conexiones de acero bridadas o roscadas; cabezal del colector en el extremo del bastidor |
|
Configuración del circuito |
Paso único o paso múltiple; colector individual o agrupado por nivel |
|
Temperatura aplicable de almacén frigorífico |
−5°C a −35°C (temperatura media y baja) |
|
Capacidad de carga del producto por nivel |
200 — 2000 kg (depende de las dimensiones del marco y del tubo; opciones compatibles con palés) |
Valor de aplicación industrial
El estante del evaporador de tubo desnudo de acero Lynxcool ofrece un valor significativo en las industrias alimentaria, farmacéutica, logística de cadena de frío y almacenamiento industrial a baja temperatura.
Industria alimentaria
● Extiende la vida útil de almacenamiento de lácteos, pescado y alimentos congelados.
● Mantiene una alta humedad y fluctuaciones mínimas de temperatura.
Logística de cadena de frío
● Colocación directa de paletas para un manejo conveniente
● Mejora la utilización del espacio
Estas ventajas permiten que el producto ofrezca almacenamiento eficiente y refrigeración segura en múltiples industrias.
Problemas que resuelve
En entornos industriales y de almacenamiento en frío de baja temperatura, los desafíos comunes incluyen temperatura desigual, alta pérdida de producto, alto consumo de energía y baja utilización del espacio.
● Productos que dañan temperaturas desiguales: la convección natural del tubo desnudo garantiza una temperatura estable con fluctuaciones mínimas
● Alta pérdida de producto: el enfriamiento uniforme en ambientes de alta humedad reduce el deterioro.
● Alto consumo de energía y ciclos frecuentes del compresor: el diseño sin ventilador minimiza las fallas y el uso de energía
● Baja utilización del espacio: el diseño modular permite la colocación directa de paletas, maximizando la densidad de almacenamiento.
El estante del evaporador de tubo desnudo de acero Lynxcool garantiza una temperatura uniforme, un almacenamiento seguro, eficiencia energética y una utilización optimizada del espacio.
Servicios de contacto y personalización
Lynxcool proporciona soporte técnico integral y servicios completos de personalización.
● Números de capas, longitudes de módulos y espaciado de tubos personalizables
● Diseño a medida para las dimensiones de la cámara frigorífica y los requisitos de carga.
● Guía de instalación profesional y soporte posventa.
Con una personalización total y soporte experto, el producto satisface necesidades únicas de almacenamiento en frío al tiempo que garantiza eficiencia, seguridad y confiabilidad a largo plazo.
Fabricación y control de calidad por Lynxcool
Como fabricante profesional de equipos de refrigeración, Lynxcool integra capacidades de diseño, fabricación, instalación y servicio técnico de refrigeración. Cada estante de evaporador de tubo desnudo de acero se produce de acuerdo con los requisitos del cliente, incluida la selección de tubos, la estructura del marco, las dimensiones, el diseño del circuito de refrigerante y la protección de la superficie.
Antes del envío, los componentes clave se someten a inspecciones dimensionales, controles de calidad de soldadura y pruebas de presión hidráulica para garantizar un funcionamiento seguro en los sistemas de refrigeración industrial.
Con experiencia en proyectos de almacenamiento en frío, procesamiento de alimentos, logística y refrigeración industrial, Lynxcool apoya a los clientes con soluciones completas, desde la selección de equipos hasta la puesta en servicio del sistema.
Servicio de personalización
Lynxcool ofrece soluciones personalizadas de estantes de evaporador de tubo desnudo de acero basadas en diferentes requisitos del proyecto, que incluyen:
- Largo, ancho, alto y número de capas del estante
- Diseño de diámetro y espaciado del tubo.
- Configuración del circuito frigorífico
- Selección del método de descongelación
- Opciones de tratamiento anticorrosión
- Integración con sistemas completos de refrigeración para almacenamiento en frío.
A través de soporte de ingeniería profesional y capacidad de fabricación, Lynxcool ayuda a los clientes a construir sistemas de almacenamiento de baja temperatura confiables y eficientes.
