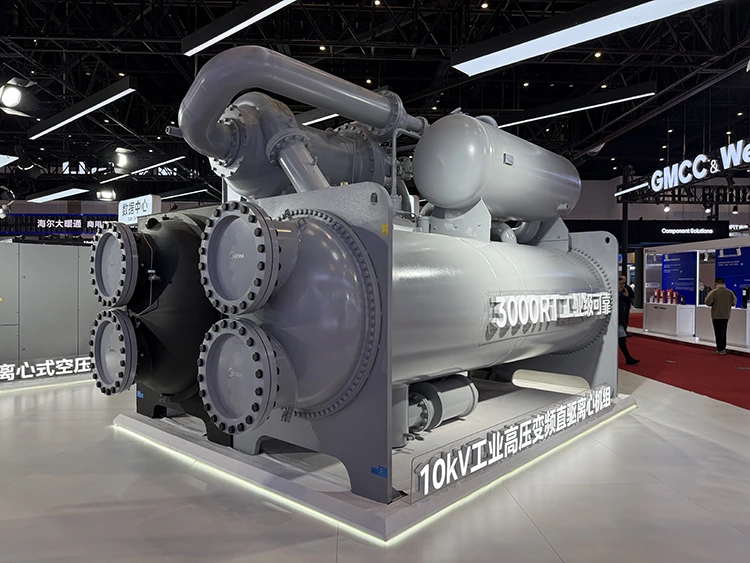

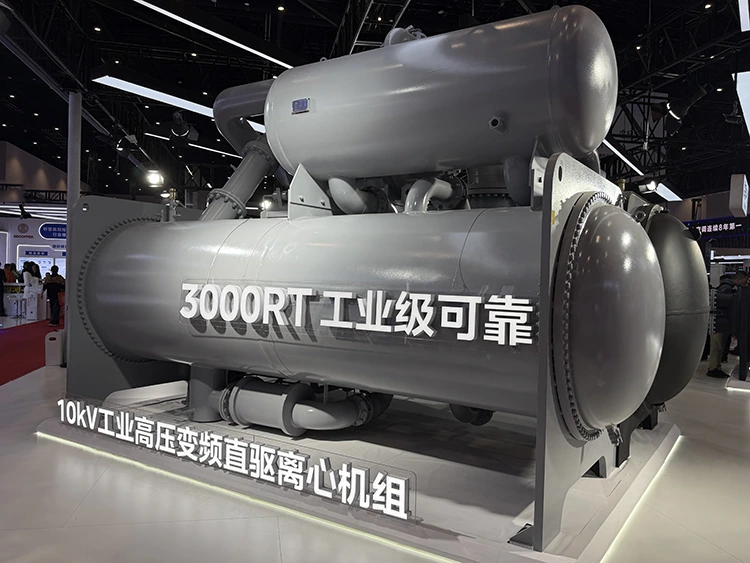

Unidad enfriadora centrífuga de levitación magnética

Dentro de la cartera de soluciones de refrigeración de Lynxcool, la unidad enfriadora centrífuga de levitación magnética no se suministra como un producto estándar independiente. En cambio, sirve como un módulo de fuente de enfriamiento central dentro de un sistema de refrigeración integrado. Según los requisitos de carga de refrigeración del proyecto, las variaciones de carga anuales, las condiciones del agua de refrigeración y la configuración del equipo terminal, Lynxcool proporciona ingeniería de sistemas completa, incluida la selección de enfriadores, el diseño de tuberías, el cálculo hidráulico y el desarrollo de estrategias de control.

El valor final entregado a los clientes proviene tanto del rendimiento técnico del enfriador como de la experiencia de Lynxcool en ingeniería de sistemas de refrigeración e implementación de proyectos.

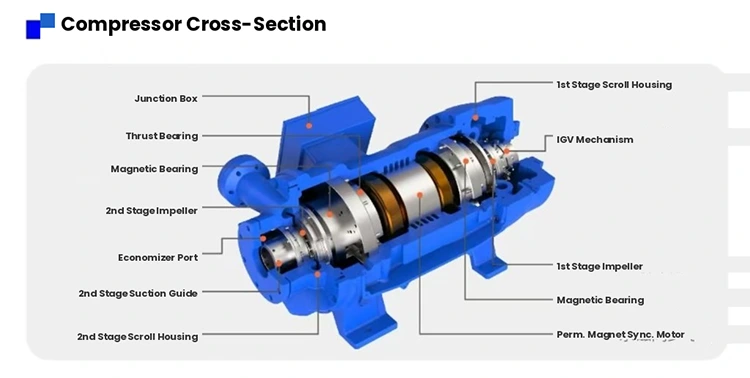

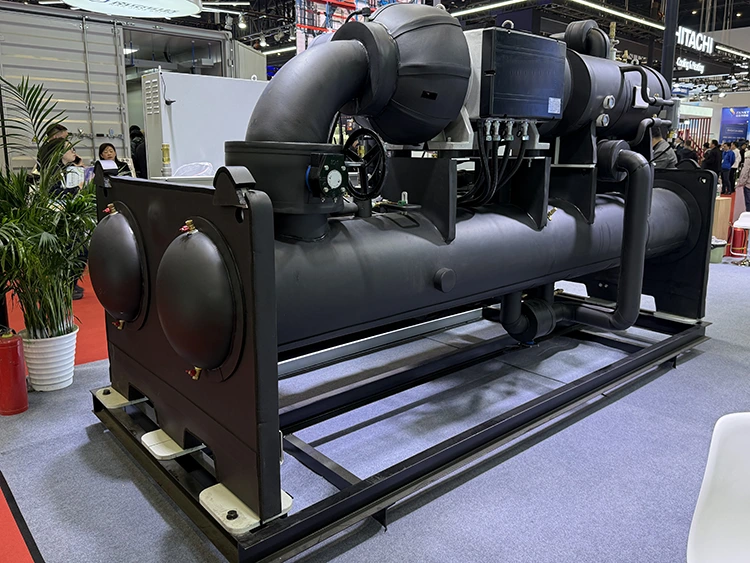

Estructura del compresor: cojinete magnético y motor síncrono de imán permanente

El compresor es el componente principal del enfriador centrífugo. El compresor centrífugo de levitación magnética utiliza un sistema de cojinete magnético activo, que suspende el rotor en la posición central mediante fuerza electromagnética durante el funcionamiento. Como no hay contacto físico entre el rotor y el estator, se elimina la fricción mecánica entre los componentes giratorios.

El sistema de rodamiento magnético utiliza sensores de desplazamiento para monitorear la posición del rotor en tiempo real. El controlador ajusta la corriente que fluye a través de las bobinas electromagnéticas de acuerdo con la retroalimentación del sensor, manteniendo el rotor dentro del espacio libre de levitación diseñado durante la operación.

El compresor es accionado por un motor síncrono de imanes permanentes (PMSM). Los imanes permanentes están incrustados dentro del rotor y el campo magnético giratorio generado por el estator energizado impulsa directamente el rotor. El motor y el impulsor están conectados a través de una estructura coaxial directa, eliminando los engranajes y acoplamientos tradicionales que aumentan la velocidad.

Al simplificar la estructura de transmisión, se reduce el número de piezas mecánicas móviles, al tiempo que se evitan pérdidas mecánicas, vibraciones y ruidos de funcionamiento causados ​​por la transmisión de engranajes.

El impulsor adopta un diseño de flujo tridimensional. A través de la optimización de la dinámica de fluidos computacional (CFD), el perfil de la pala y la geometría del canal de flujo están diseñados para mejorar la eficiencia de la compresión del gas durante la rotación a alta velocidad.

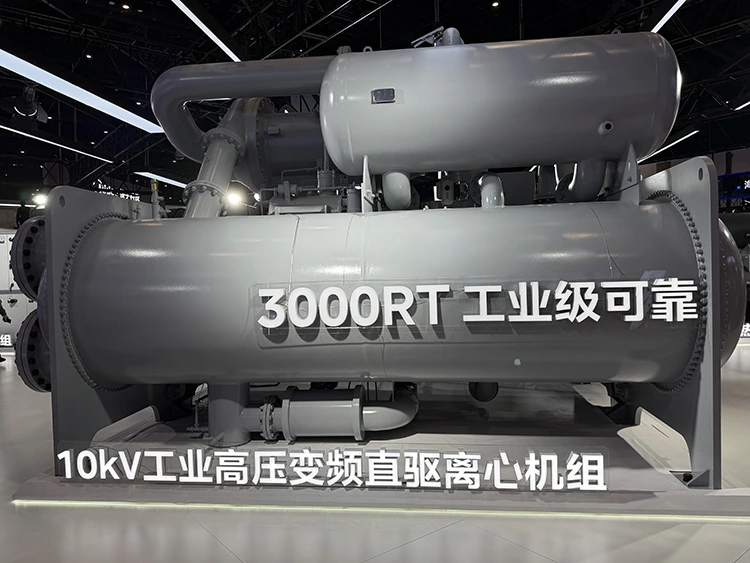

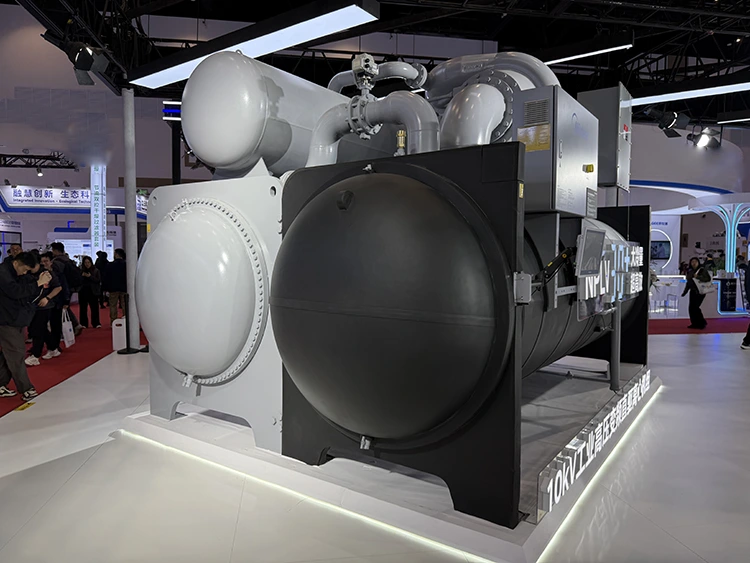

Ciclo de refrigeración y sistema de intercambio de calor.

La unidad adopta un ciclo de refrigeración por compresión de vapor, en el que el refrigerante completa cuatro procesos dentro de un sistema cerrado: compresión, condensación, expansión y evaporación.

El evaporador adopta un diseño de intercambiador de calor de tipo inundado o de película descendente. El agua fría fluye dentro de los tubos, mientras que el refrigerante circula por el lado de la carcasa. El refrigerante líquido absorbe calor del agua enfriada en el lado de la carcasa del evaporador y se evapora en vapor, reduciendo la temperatura del agua enfriada al valor preestablecido.

Dentro del evaporador se instalan tubos de transferencia de calor de alta eficiencia. La superficie exterior de los tubos está especialmente tratada para aumentar el área de transferencia de calor y mejorar el rendimiento de transferencia de calor en ebullición.

El compresor extrae vapor refrigerante de baja temperatura y baja presión generado en el evaporador. Después de ser comprimido por el impulsor giratorio de alta velocidad, el refrigerante se convierte en gas de alta temperatura y alta presión y ingresa al condensador.

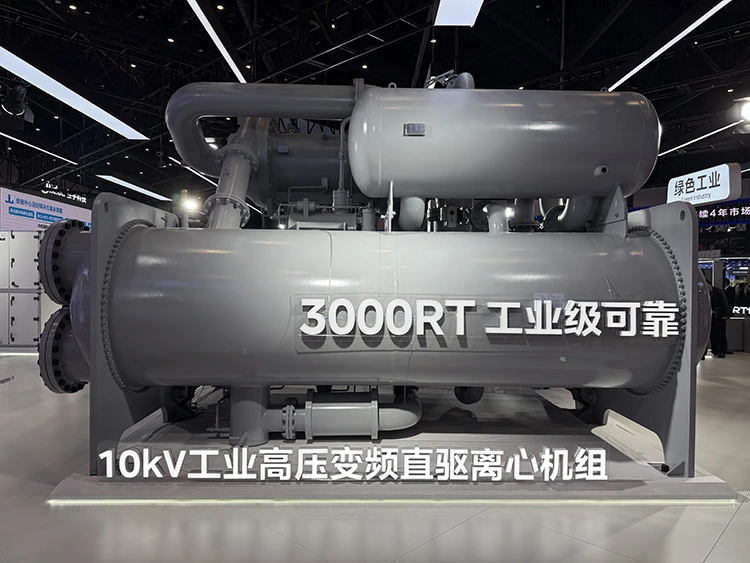

El condensador generalmente adopta una estructura de carcasa y tubos enfriada por agua. El agua de refrigeración fluye dentro de los tubos, mientras que el refrigerante se condensa en el lado de la carcasa y libera calor, pasando de gas a alta presión a líquido a alta presión.

Los tubos de transferencia de calor del condensador también están diseñados con tubos roscados de alta eficiencia o tubos de superficie mejorada para mejorar el rendimiento del intercambio de calor y reducir la caída de presión del lado del agua.

El refrigerante líquido a alta presión pasa a través del dispositivo de expansión, como una válvula de expansión electrónica o un orificio fijo, donde se reducen la presión y la temperatura antes de ingresar al evaporador. Esto completa el ciclo de refrigeración.

Especificaciones técnicas clave

Operación sin aceite y eficiencia de transferencia de calor

Los compresores centrífugos o de tornillo tradicionales dependen del aceite lubricante para reducir la fricción entre los rodamientos y los componentes giratorios. Durante el funcionamiento, una cierta cantidad de aceite puede ingresar al circuito de refrigeración con el refrigerante y circular a través del evaporador y el condensador.

En el lado de baja temperatura del evaporador, la viscosidad del aceite lubricante aumenta y puede acumularse en la superficie de los tubos de transferencia de calor, creando una resistencia térmica adicional. Esto reduce la eficiencia de la evaporación y afecta gradualmente el rendimiento de transferencia de calor del enfriador.

Para mantener la eficiencia operativa, los sistemas convencionales generalmente requieren un mantenimiento regular de los separadores de aceite, los sistemas de retorno de aceite y la limpieza de los tubos del intercambiador de calor.

El compresor de levitación magnética funciona sin aceite lubricante. Dado que no ingresa aceite al circuito de refrigeración, las superficies de transferencia de calor del evaporador y del condensador permanecen limpias durante la vida útil del equipo.

Como resultado, el rendimiento de la transferencia de calor no disminuye gradualmente debido a la contaminación del aceite. En condiciones normales de funcionamiento, la capacidad de refrigeración y la relación de eficiencia energética pueden permanecer cercanas a los valores nominales de fábrica después de varios años de funcionamiento.

Variador de frecuencia y control de capacidad

El enfriador utiliza tecnología de transmisión de frecuencia variable para ajustar la velocidad del compresor de acuerdo con la demanda de enfriamiento real.

El controlador compara continuamente la temperatura de salida del agua enfriada con el valor preestablecido y ajusta la velocidad del motor del compresor para que coincida con los requisitos de carga actuales. En condiciones de carga parcial, el motor funciona por debajo de la velocidad nominal, lo que reduce la velocidad del impulsor y la capacidad del compresor. El consumo de energía disminuye significativamente a medida que se reduce la velocidad de rotación.

El inversor integra algoritmos de control PID y funciones de predicción de carga. Al analizar la tasa de cambio de temperatura del agua enfriada, el sistema de control ajusta dinámicamente la velocidad del compresor para evitar operaciones frecuentes de arranque y parada y grandes fluctuaciones de temperatura.

Una vez que la temperatura del agua enfriada alcanza el punto de ajuste, la unidad puede continuar funcionando a un nivel de velocidad más bajo, manteniendo estable la temperatura del agua de salida y reduciendo el consumo de energía.

Comparación: serie SMP frente a enfriadores centrífugos convencionales

Selección de evaporador y condensador

El área de transferencia de calor del evaporador y del condensador afecta directamente la capacidad de enfriamiento y la eficiencia energética del enfriador. Durante el diseño del proyecto, Lynxcool selecciona y configura los intercambiadores de calor de acuerdo con las temperaturas de entrada y salida del agua enfriada del cliente, las condiciones del agua de refrigeración, los requisitos de calidad del agua y los factores de contaminación.

Para aplicaciones que requieren temperaturas de entrada de agua más altas o temperaturas de salida de agua fría más bajas, el evaporador se puede diseñar con un área de transferencia de calor más grande para mantener una diferencia de temperatura adecuada entre la temperatura de evaporación del refrigerante y la temperatura de salida del agua fría, generalmente entre 4 y 6 ℃.

Para proyectos ubicados en áreas con alta dureza del agua, el espesor de la pared del tubo del condensador y la velocidad interna del agua se pueden optimizar para reducir la formación de incrustaciones y minimizar los riesgos de corrosión.

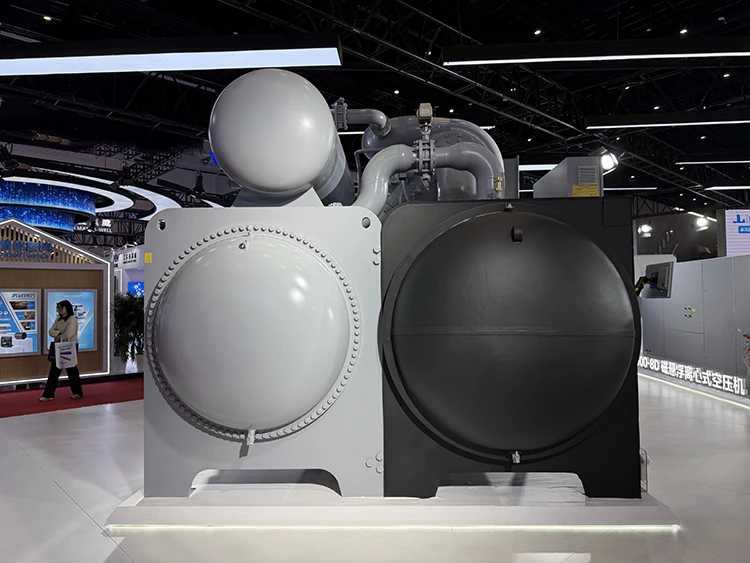

Los puertos de limpieza están reservados en ambos extremos de la caja de agua del condensador, lo que permite una limpieza mecánica o química conveniente durante el mantenimiento futuro.

Válvula de expansión electrónica y control de flujo de refrigerante

La unidad utiliza una válvula de expansión electrónica en lugar de las tradicionales válvulas de expansión térmica o dispositivos de orificio fijo. Impulsada por un motor paso a paso, la posición de la aguja de la válvula se puede ajustar con precisión para controlar el flujo de refrigerante.

El sistema de control regula el grado de apertura de la válvula de expansión electrónica de acuerdo con los parámetros operativos en tiempo real, incluido el sobrecalentamiento del refrigerante de salida del evaporador, la presión de succión del compresor y la temperatura de descarga.

Al ajustar continuamente el flujo de refrigerante, el sistema garantiza que el suministro de refrigerante coincida con la carga de enfriamiento actual y permite que el área de transferencia de calor del evaporador se utilice por completo.

La válvula de expansión electrónica proporciona una velocidad de respuesta rápida y un amplio rango de ajuste. Durante el arranque, aumenta gradualmente el flujo de refrigerante para reducir el riesgo de que ingrese refrigerante líquido al compresor.

Bajo operación de carga parcial, la válvula mantiene una posición de apertura adecuada para garantizar condiciones de evaporación estables y un rendimiento eficiente de transferencia de calor.

Sistema de control inteligente

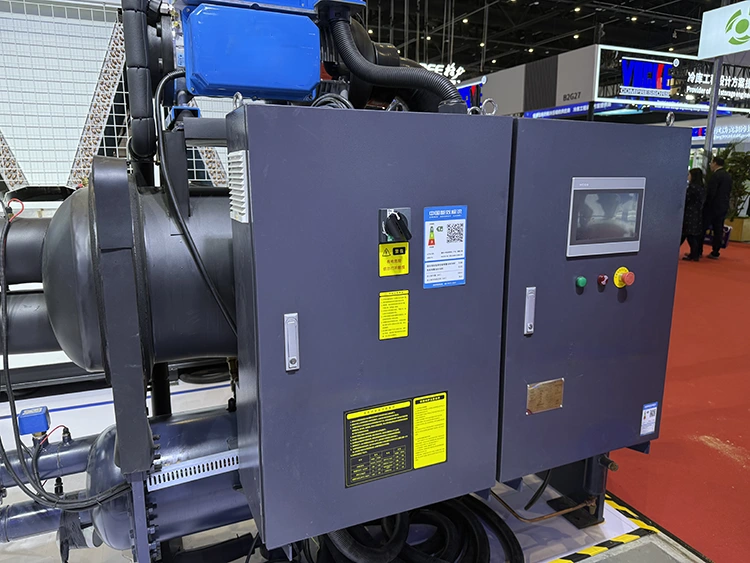

El sistema de control de la enfriadora está desarrollado sobre la base de una plataforma PLC de grado industrial y está equipado con una interfaz hombre-máquina (HMI) con pantalla táctil.

La lógica de control incluye control de arranque y parada del compresor, regulación de velocidad, ajuste de la válvula de expansión, enclavamiento de la bomba de agua enfriada, protección contra congelamiento, protección de presión alta y baja, protección de temperatura de descarga, protección de sobrecarga, protección de pérdida de fase y monitoreo del interruptor de flujo de agua.

Los parámetros operativos se muestran y registran en tiempo real a través de la interfaz de control, que incluyen:

Temperatura de entrada y salida del agua helada

Temperatura de entrada y salida del agua de refrigeración.

Presión de evaporación

Presión de condensación

Temperatura de descarga

Corriente del motor

Holgura del rodamiento

Temperatura del rodamiento

Valor de vibración

Velocidad del compresor

Horas de funcionamiento

El sistema de control admite protocolos de comunicación estándar, incluidos Modbus RTU y Modbus TCP/IP opcional. Puede intercambiar datos con sistemas de automatización de edificios (BAS) o sistemas de gestión de energía de fábrica (EMS).

El monitoreo remoto se puede lograr a través de redes cableadas o módulos inalámbricos 4G. El personal de operación puede verificar de forma remota el estado del equipo, recibir alarmas de fallas y ajustar los parámetros operativos sin estar físicamente presente en el sitio del equipo.

Adaptabilidad y rango de funcionamiento del sistema de agua de refrigeración

El enfriador centrífugo de levitación magnética tiene un amplio rango operativo para las condiciones de temperatura de entrada del agua de refrigeración. Cuando la temperatura del agua de refrigeración es relativamente baja, como durante el invierno o las temporadas de transición, la unidad puede funcionar bajo una presión de condensación más baja, lo que reduce el consumo de energía del compresor.

La función de control de presión del condensador garantiza un funcionamiento estable cuando la temperatura del agua de refrigeración es inferior a la condición de diseño. El sistema de control evita el funcionamiento inestable causado por la migración de refrigerante o una relación de compresión excesivamente baja.

La temperatura máxima permitida de entrada del agua de refrigeración es generalmente de 35 a 38 ℃, según el modelo de compresor y el tipo de refrigerante.

El rango de ajuste de la temperatura de salida del agua enfriada suele ser de 5 a 20 ℃. Para aplicaciones de aire acondicionado estándar, la condición típica del agua enfriada es 7 ℃ de agua de salida y 12 ℃ de agua de retorno. Para el enfriamiento de procesos industriales, la temperatura de salida se puede ajustar según los requisitos del proceso, comúnmente dentro del rango de 5 a 10 ℃.

Control de sobretensiones y estabilidad operativa

Los compresores centrífugos pueden experimentar condiciones de sobretensión bajo operación de carga baja o presión de condensación alta. El aumento repentino ocurre cuando el flujo de aire se invierte en la salida del impulsor, lo que provoca fluctuaciones de presión y un funcionamiento inestable del compresor. En casos severos, la operación de sobretensión continua puede dañar el impulsor.

El compresor centrífugo de levitación magnética utiliza tecnología de control activo para evitar sobretensiones. El controlador monitorea continuamente los parámetros operativos, incluida la corriente del motor, la velocidad del compresor, la presión de succión y la presión de descarga.

Cuando el punto de operación se acerca al límite de sobretensión, el sistema de control ajusta automáticamente la velocidad del compresor o la posición de la paleta guía de entrada (si está equipada) para que la condición de operación regrese a un rango estable.

En condiciones anormales, como una temperatura excesiva del agua de refrigeración o una reducción repentina del flujo de agua enfriada, el controlador prioriza las funciones de alarma y descarga protectora para evitar que el compresor entre en el área de sobretensión.

Selección de modelo y calificación de rendimiento

La condición de selección estándar para la enfriadora se basa en:

Temperatura de entrada/salida del agua fría: 12 ℃ / 7 ℃

Temperatura de entrada/salida del agua de refrigeración: 30 ℃ / 35 ℃

Temperatura ambiente: 35 ℃

En estas condiciones, el rango de capacidad de refrigeración de la unidad suele oscilar entre 300 kW y 2000 kW.

El valor de carga parcial integrada (IPLV) puede alcanzar entre 8,0 y 9,5 según el modelo seleccionado y las condiciones de funcionamiento.

La capacidad de enfriamiento real y la eficiencia energética varían según las condiciones del sitio. Durante el proceso de selección, Lynxcool evalúa la información del proyecto, que incluye:

Temperatura media anual de bulbo húmedo en el lugar de instalación

Parámetros de diseño de la torre de enfriamiento.

Distribución anual de la carga de agua enfriada

Horario de funcionamiento y características de carga.

Estos parámetros se utilizan para determinar la configuración de enfriadora más adecuada para cada proyecto.

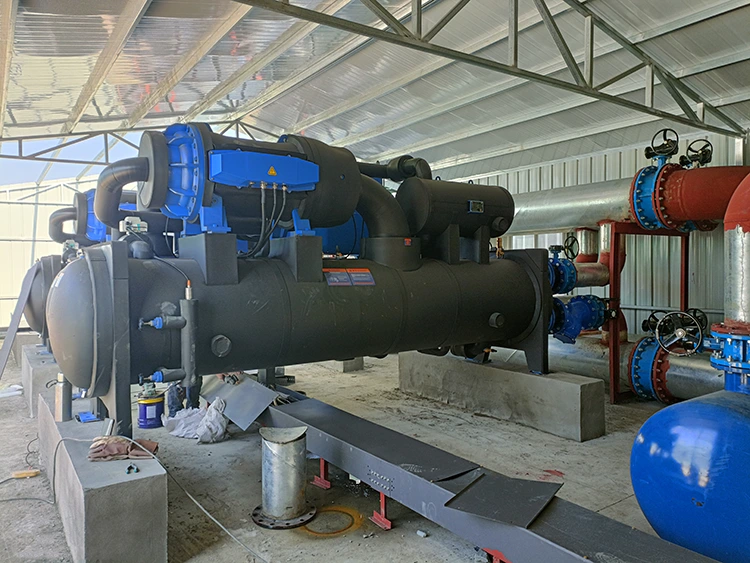

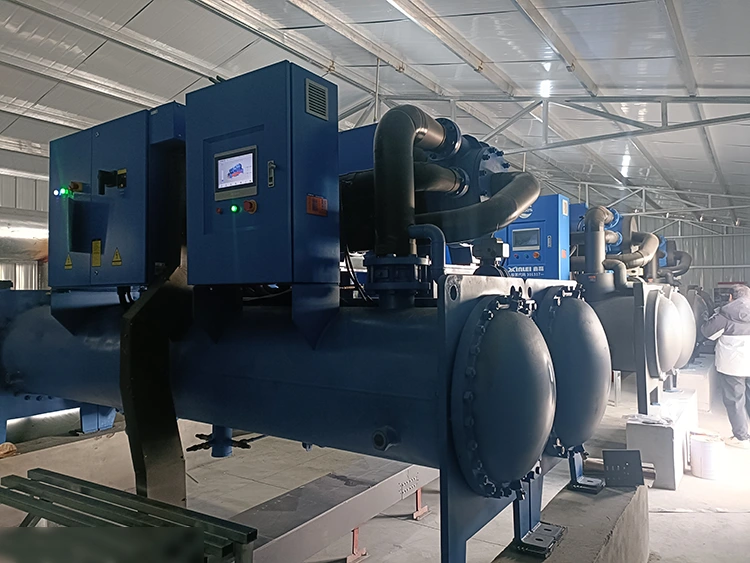

Condiciones de instalación y requisitos de la sala de máquinas

En comparación con los enfriadores de tornillo tradicionales, los enfriadores centrífugos de levitación magnética tienen requisitos más bajos para los cimientos de instalación.

Debido a la estructura de soporte magnético sin contacto, la transmisión de vibraciones durante el funcionamiento es extremadamente baja. Se reducen tanto las cargas dinámicas como estáticas, lo que hace que la unidad sea adecuada para proyectos con requisitos estrictos de control de vibraciones.

La estructura compacta permite que la unidad ocupe menos espacio de instalación. Con la misma capacidad de refrigeración, el espacio ocupado se puede reducir aproximadamente entre un 30% y un 40% en comparación con los sistemas enfriadores de tornillo convencionales.

La altura libre recomendada para la sala de máquinas es generalmente de 3,5 a 4,5 metros. Se debe reservar suficiente espacio para mantenimiento alrededor de la unidad y se debe proporcionar espacio adecuado en ambos extremos del evaporador y del condensador para retirar y reparar los tubos del intercambiador de calor.

Las conexiones de agua de refrigeración y agua enfriada utilizan conexiones de brida estándar. Antes del envío, la unidad se carga parcialmente con refrigerante y se llena con gas inerte protector. Después de la instalación, se agrega el refrigerante restante y luego se pone en marcha el sistema.

Programa de mantenimiento y requisitos de inspección

El mantenimiento de rutina de las unidades enfriadoras centrífugas de levitación magnética incluye principalmente:

Inspección semanal:

Compruebe las temperaturas de entrada/salida del agua enfriada y del agua de refrigeración

Verifique la diferencia de temperatura entre el agua de entrada y salida.

Inspección mensual:

Comprobar el apriete de los terminales eléctricos

Revise los registros de operación de la pantalla táctil y el historial de alarmas

Inspección trimestral:

Verifique la caída de presión en los lados de agua del evaporador y del condensador

Limpiar los intercambiadores de calor si la caída de presión supera el 15% del valor inicial.

Inspección semestral:

Calibrar la precisión del sensor de temperatura y presión

Limpiar filtros de agua helada

Inspección anual:

Reemplace el agua helada y el agua de refrigeración si es necesario.

Realizar pruebas de calidad del agua.

Comprobar el estado de envejecimiento de los componentes eléctricos.

El sistema de cojinete magnético no requiere reemplazo regular de aceite ni lubricación. El controlador monitorea continuamente la posición del rodamiento y el estado de funcionamiento. Si ocurren condiciones anormales, el sistema genera una alarma y los técnicos profesionales pueden realizar el diagnóstico utilizando herramientas de servicio dedicadas.

Escenarios de aplicación típicos

Refrigeración del centro de datos

Los centros de datos funcionan continuamente durante todo el año y requieren un rendimiento de refrigeración estable con estrictos requisitos de eficiencia energética.

El enfriador centrífugo de levitación magnética es adecuado para sistemas de refrigeración de centros de datos debido a su alta eficiencia en condiciones de carga parcial. Sus características operativas coinciden con los patrones de carga variables de los equipos de TI, lo que ayuda a reducir el consumo anual de energía de refrigeración y mejorar el rendimiento energético general del centro de datos.

Fabricación farmacéutica y biotecnológica

Las áreas de producción farmacéutica requieren un control preciso de la temperatura del agua enfriada y un funcionamiento continuo confiable.

La unidad enfriadora centrífuga de levitación magnética puede mantener una precisión del control de la temperatura de salida del agua fría dentro de ±0,5 ℃. El sistema de control admite múltiples configuraciones de unidades, incluida la operación en espera y la lógica de control coordinada, para mejorar la confiabilidad del sistema para entornos de producción críticos.

Procesamiento de alimentos y logística de cadena de frío

Las instalaciones de procesamiento de alimentos y los almacenes frigoríficos a menudo requieren sistemas de refrigeración que funcionen en múltiples rangos de temperatura.

Combinada con la capacidad de diseño del sistema de refrigeración de Lynxcool, incluida la selección de evaporador, condensador y enfriador de aire, la unidad de enfriamiento centrífugo de levitación magnética se puede integrar en sistemas de enfriamiento de temperaturas múltiples.

Para los grandes centros logísticos de cadena de frío, el bajo ruido de funcionamiento de la unidad ayuda a reducir el impacto en el personal del almacén y las operaciones diarias.

Procesamiento de plástico y caucho

Las máquinas de moldeo por inyección y los equipos de extrusión requieren un suministro estable de agua fría para el enfriamiento del molde y el control de la temperatura del proceso.

Durante el funcionamiento continuo a largo plazo, el enfriador de levitación magnética mantiene un rendimiento constante de transferencia de calor sin contaminación de aceite dentro del circuito de refrigeración, lo que ayuda a garantizar un control estable de la temperatura del molde y la precisión dimensional del producto.

Grandes edificios comerciales y sistemas de refrigeración urbana

Los centros comerciales, edificios de oficinas, hospitales, aeropuertos y otras grandes instalaciones públicas suelen experimentar importantes variaciones en la carga de refrigeración a lo largo del día.

El enfriador centrífugo de levitación magnética puede ajustar la capacidad suavemente bajo diferentes condiciones de carga, proporcionando un funcionamiento eficiente tanto durante los períodos diurnos de alta carga como durante los nocturnos de baja carga.

Proceso de entrega del proyecto Lynxcool

En la implementación real del proyecto, Lynxcool proporciona la unidad enfriadora centrífuga de levitación magnética como parte de una solución completa de sistema de enfriamiento en lugar de solo suministrar el equipo.

Después de recibir la información básica del proyecto del cliente, incluido el tipo de edificio, los requisitos de HVAC o enfriamiento de procesos, la carga de enfriamiento estimada y las condiciones climáticas locales, el equipo de ingeniería de Lynxcool realiza el cálculo de la carga del sistema y la selección de equipos.

Una vez confirmado el modelo de enfriador, el equipo de ingeniería completa el diseño del sistema de agua enfriada, el sistema de agua de refrigeración, la selección de la bomba, la selección del tanque de expansión y el aislamiento de las tuberías, y proporciona los planos de construcción completos.

Durante la etapa de fabricación, Lynxcool coordina la producción de los equipos y la preparación de materiales según las especificaciones técnicas aprobadas. La instalación la llevan a cabo equipos de ingeniería calificados con capacidad de instalación de tuberías de presión e instalación mecánica-eléctrica.

El proceso de instalación en sitio incluye:

• Conexión de tuberías de refrigeración y agua.
• cableado electrico
• Lavado del sistema
• Prueba de presión hidráulica
• Prueba de vacío

Durante la puesta en servicio, los técnicos completan la carga de refrigerante, la configuración de parámetros, la verificación de la lógica de control y las pruebas de carga.

Una vez que todos los indicadores operativos cumplen con los requisitos de diseño, el sistema se entrega al cliente junto con capacitación operativa y orientación de mantenimiento.

A través de un soporte de ingeniería completo, desde la selección de equipos hasta la puesta en servicio, Lynxcool ayuda a los clientes a construir sistemas de agua enfriada estables y eficientes para aplicaciones de enfriamiento de procesos, industriales y comerciales.
